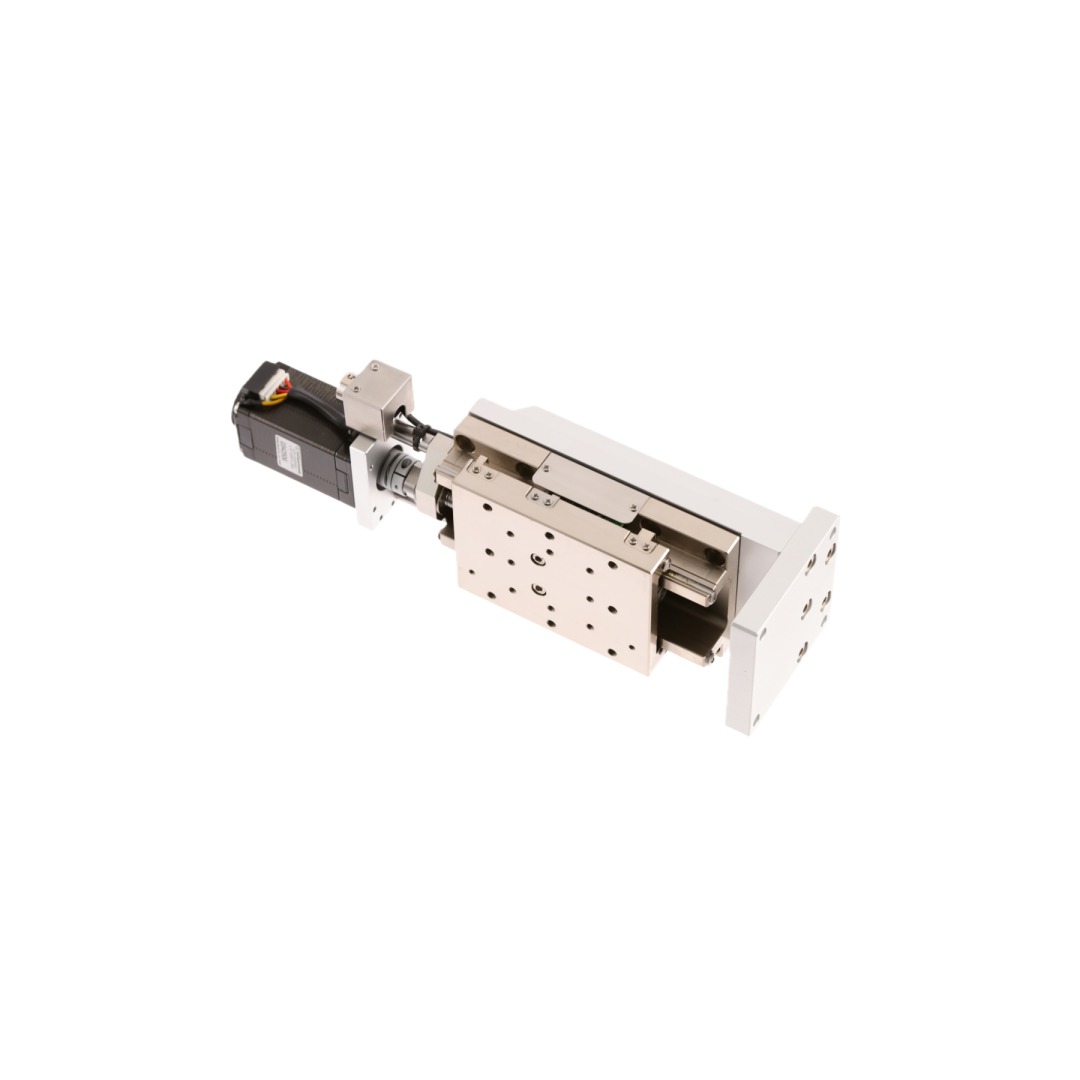

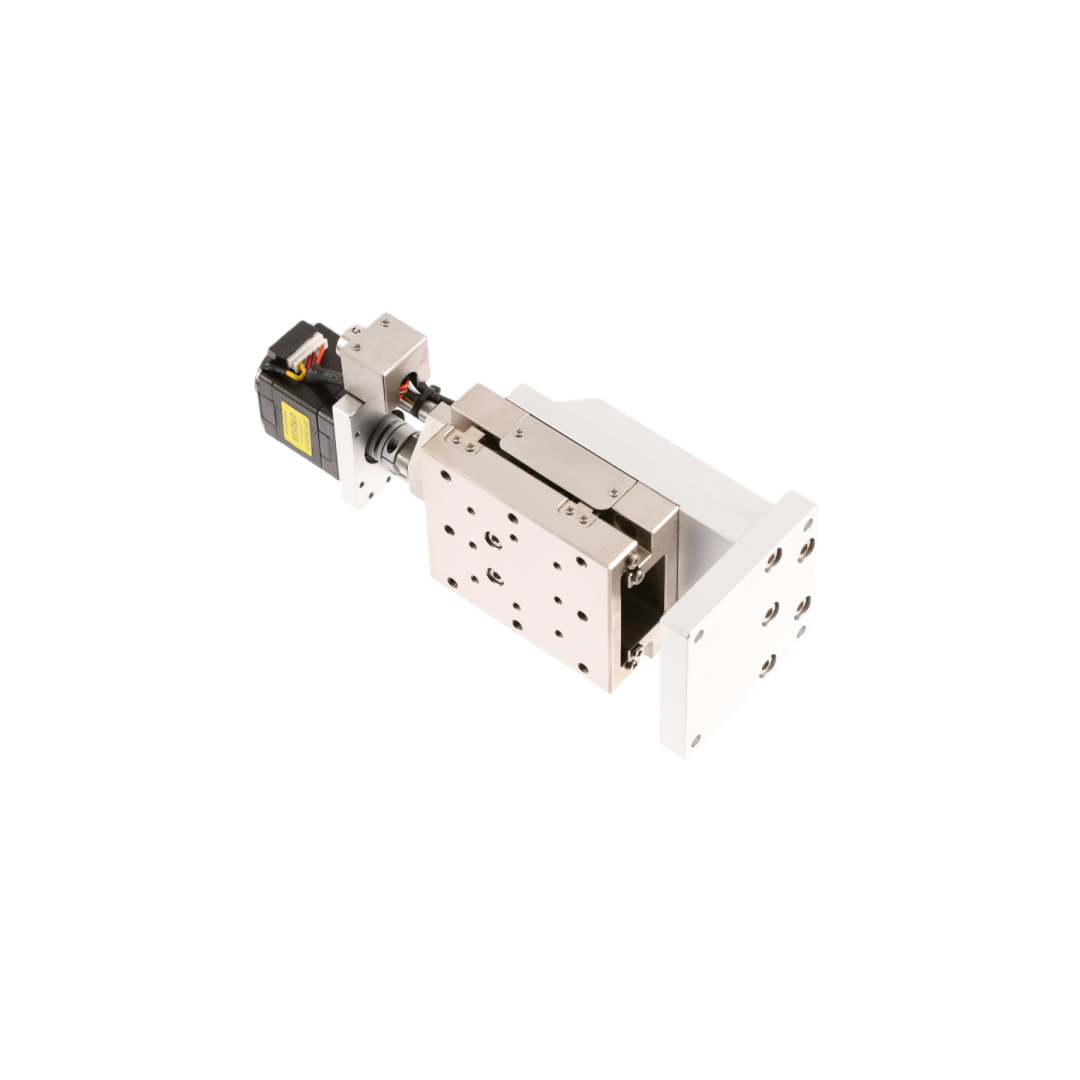

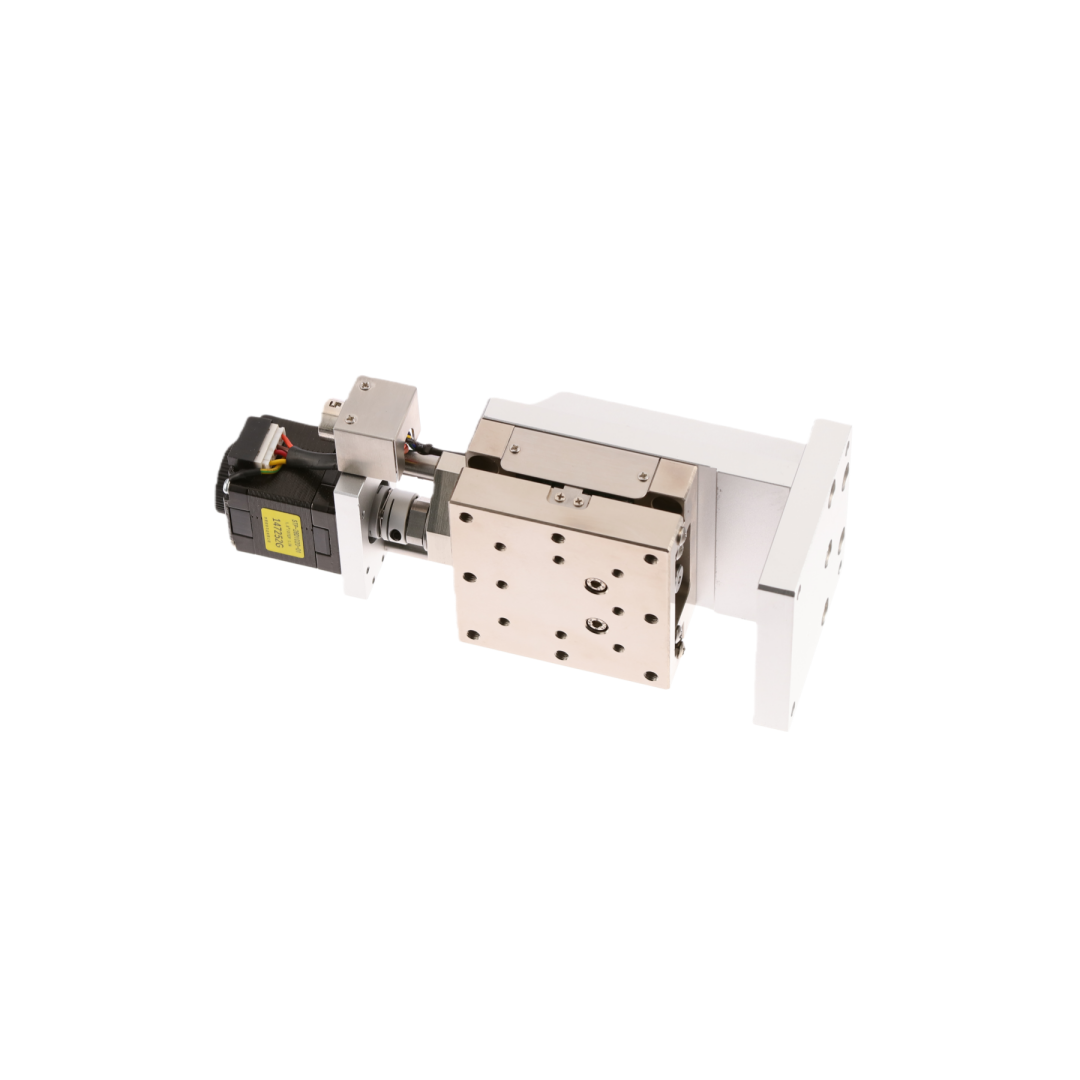

步进开环电动位移台-不锈钢系列Z
Z轴-垂直升降
不锈钢一体导轨+滚珠丝杠，精度高，负载大
传感器内置，本体更加紧凑合理
采用SUS440C无电解镀镍材质，标配导程1mm/两相步进电机
不锈钢一体导轨+滚珠丝杠，精度高，负载大
传感器内置，本体更加紧凑合理
采用SUS440C无电解镀镍材质，标配导程1mm/两相步进电机
产品说明
Z轴-垂直升降
不锈钢一体导轨+滚珠丝杠，精度高，负载大
传感器内置，本体更加紧凑合理
采用SUS440C无电解镀镍材质，标配导程1mm/两相步进电机
通用参数
| 移动方向 | Z轴（垂直升降） |
| 进给方式 | 1导程，滚珠丝杆 |
| 导轨类型 | 直线滚珠式 |
| 最大速度 | 10mm/sec |
| 重复定位精度 | ±1.5μm |
| 单向定位精度 | 15μm以内 |
| 无效运动 | 4μm以内 |
| 直线度 | 5μm以内 |
| 传感器 | 原点+限位 |
| 电机特性 | 28步进电机 |
| 主体材质-表面处理 | SUS440C-无电解镀镍 |
不同型号参数

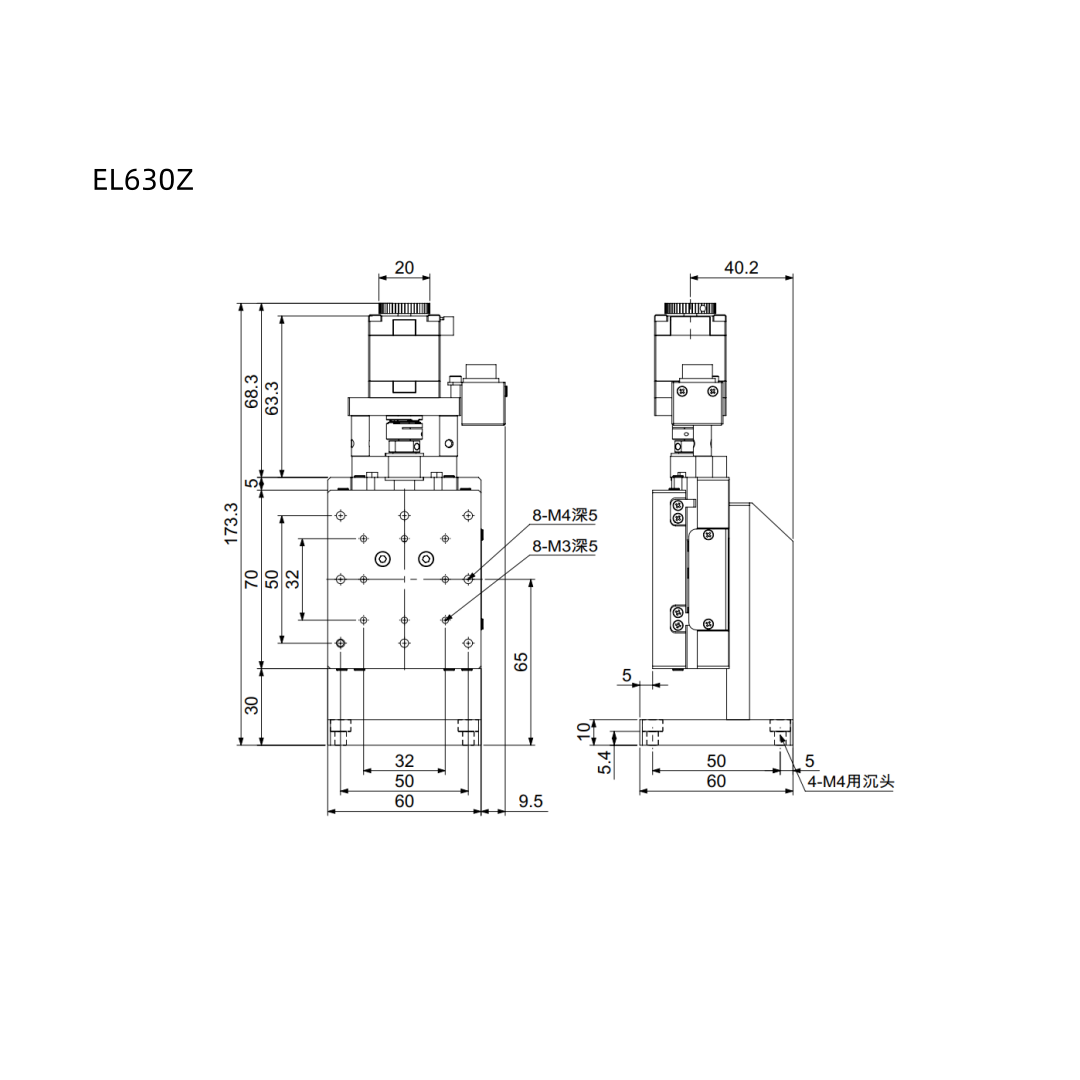

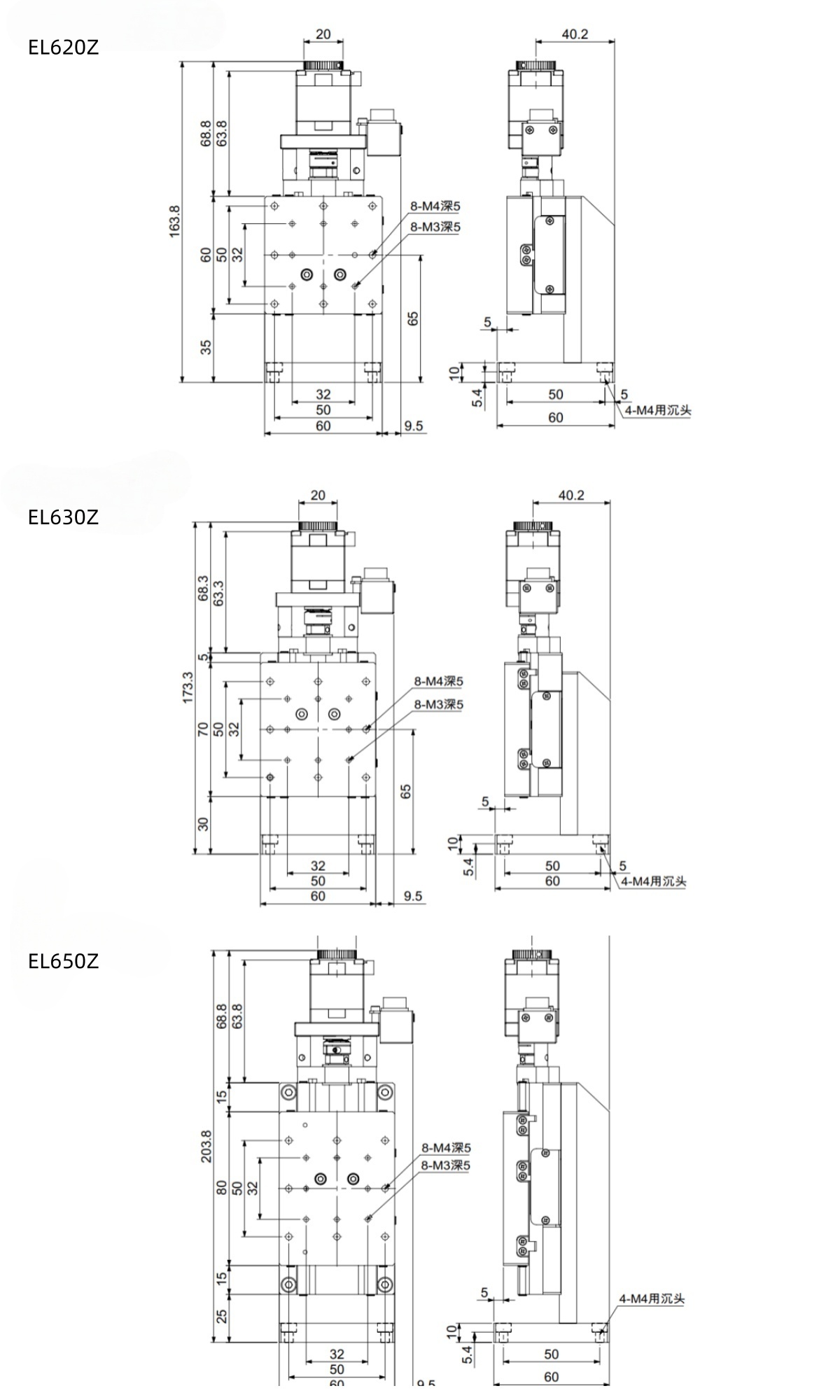

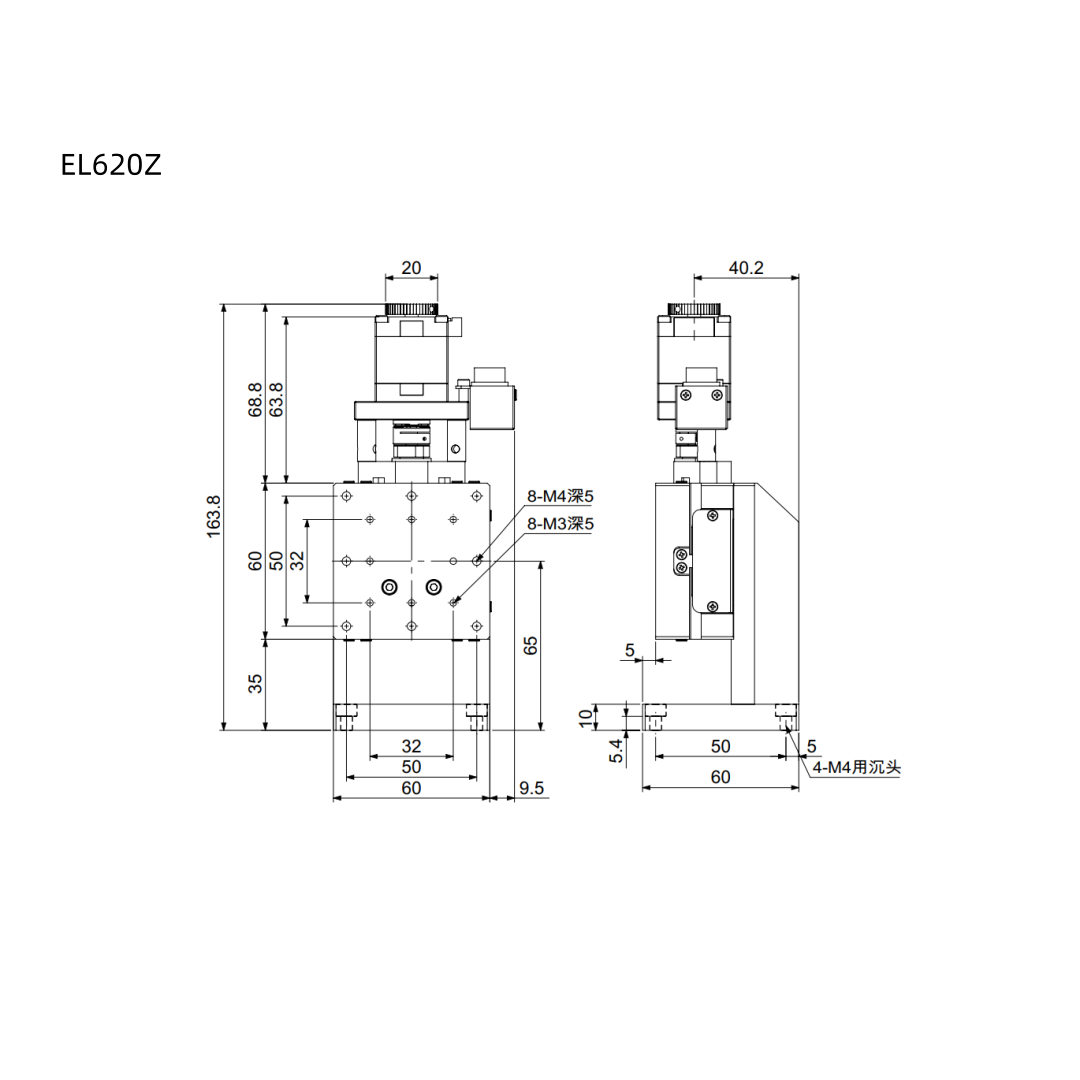

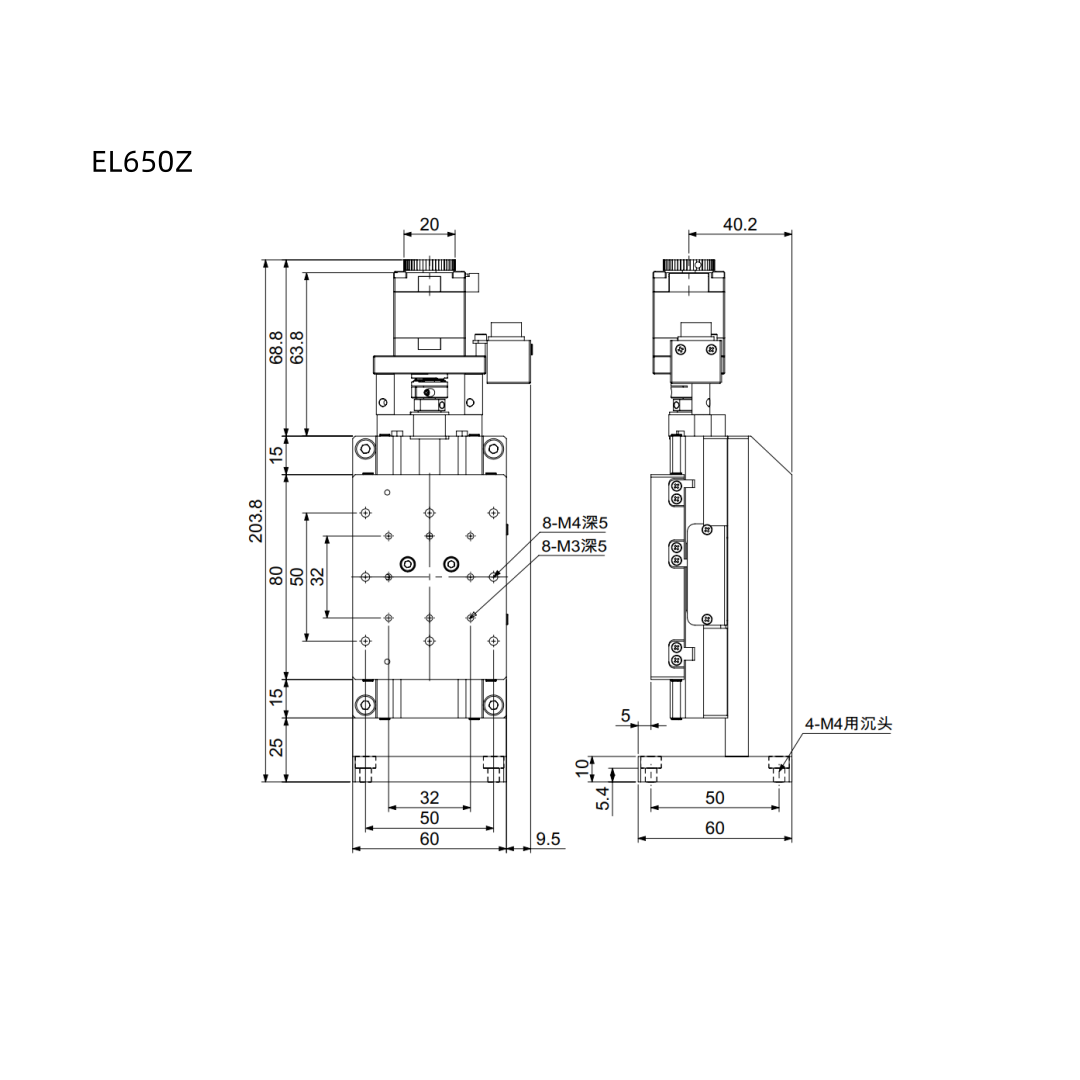

| 型号 | EL620Z | EL630Z | EL650Z |
| 台面尺寸 | 60×60mm | 60×70mm | 60×80mm |
| 行程 | 20mm | 30mm | 50mm |
| 负载 | 5kgf | 10kgf | 10kgf |
| 重量 | 1.05kg | 1.17kg | 1.39kg |
不锈钢系列——Z轴（垂直升降）
产品不含电缆，需另购，长度1.5—10M
接头类型：HRS-12P接头，自备线缆时，请使用12针插孔接头
传感器：NPN开路输出，只含限位传感器，传感器电压24V，8mA以下
需接地线，请免静电干扰
此电动台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施
不同型号规格参数 型号 EL620Z EL630Z EL650Z 台面尺寸 60×60mm 60×70mm 60×80mm 行程 20mm 30mm 50mm 负载 5kgf 10kgf 10kgf 重量 1.05kg 1.17kg 1.39kg
