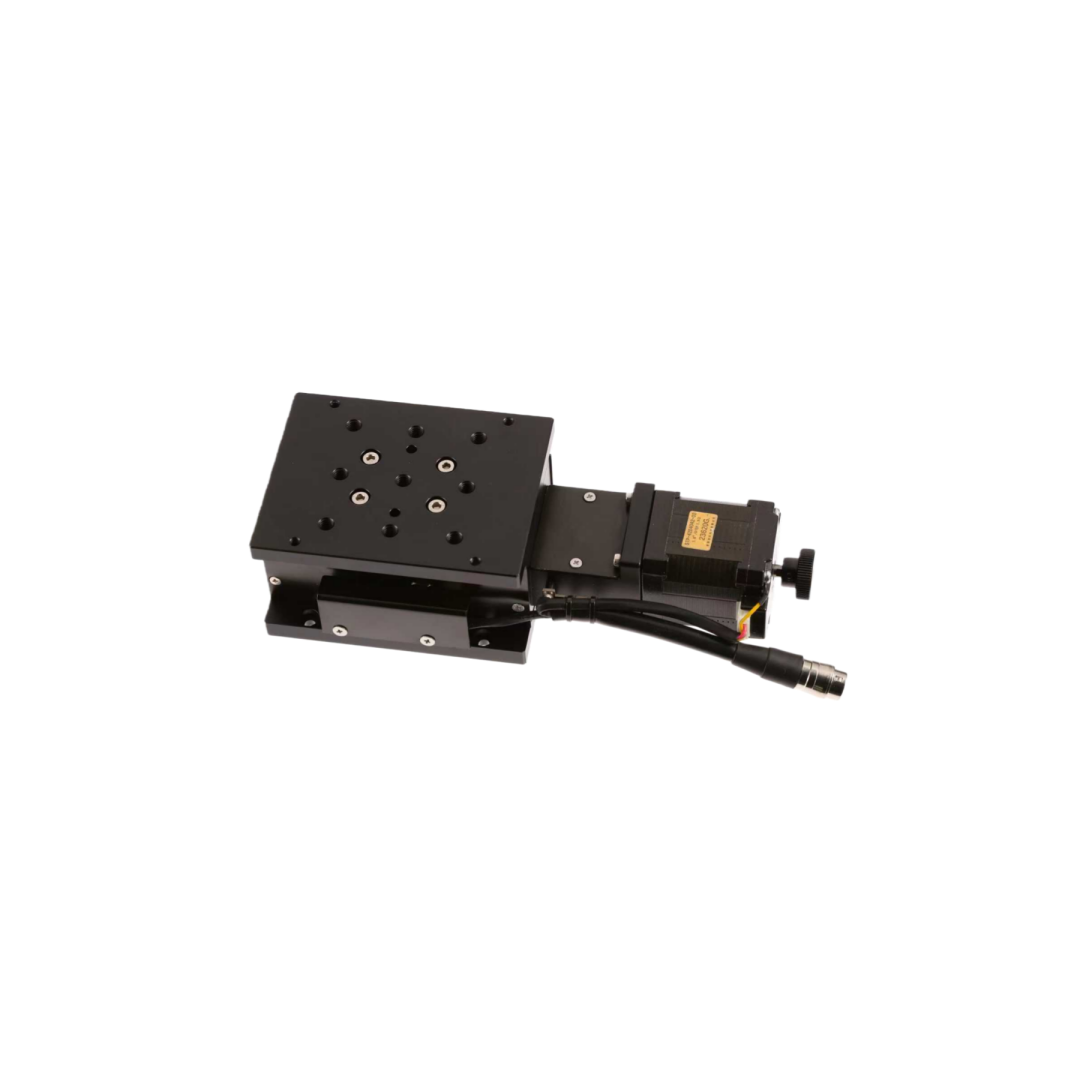

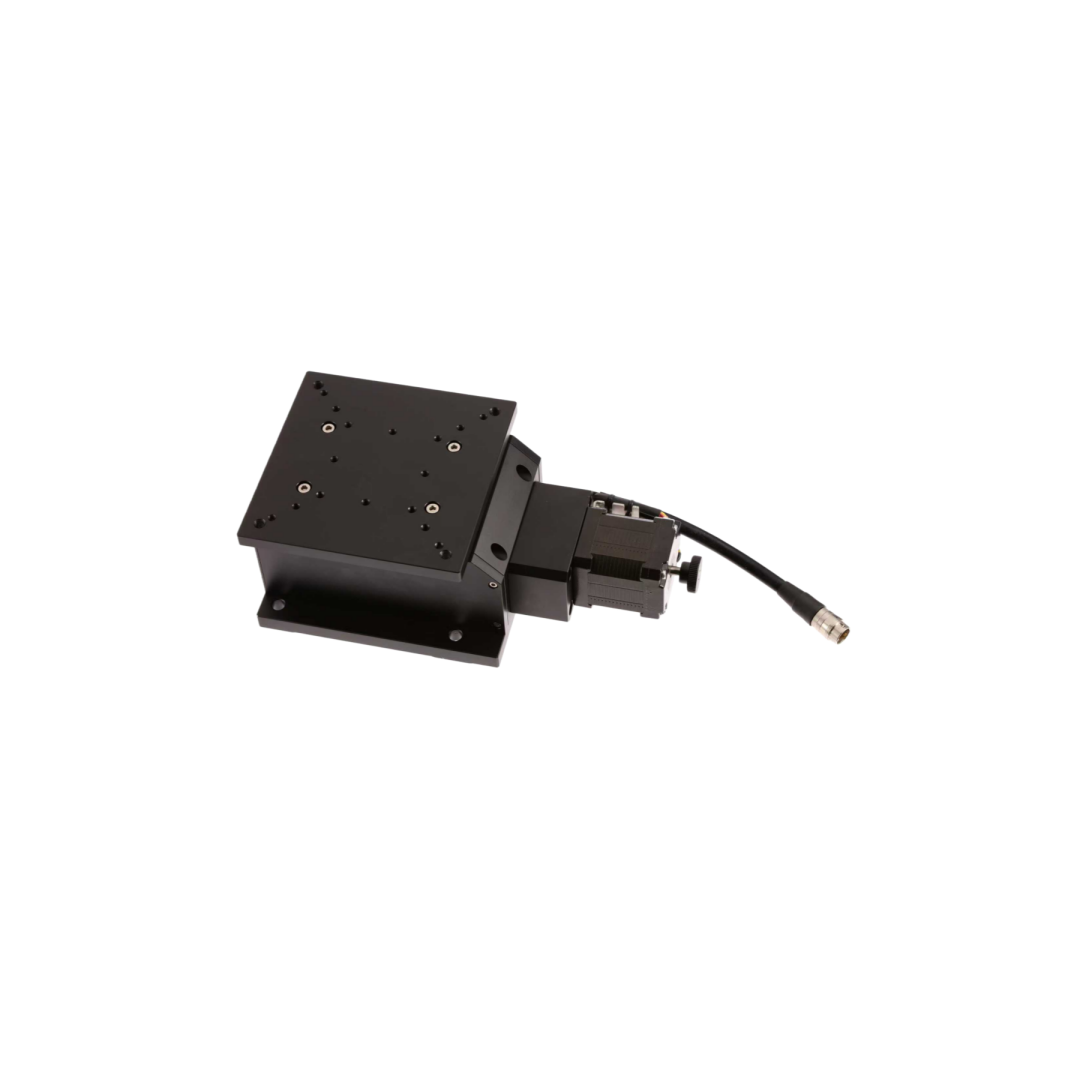

步进开环电动位移台-铝合金系列Z
Z轴-水平升降
主体材料使用铝合金材质，重量轻
使用滚珠丝杠，可实现高精度
十字交叉滚珠与V型槽滑轨呈线接触，刚性好，基本无滑动，摩擦力小
主体材料使用铝合金材质，重量轻
使用滚珠丝杠，可实现高精度
十字交叉滚珠与V型槽滑轨呈线接触，刚性好，基本无滑动，摩擦力小
产品说明
Z轴-水平升降
主体材料使用铝合金材质，重量轻
使用滚珠丝杠，可实现高精度
十字交叉滚珠与V型槽滑轨呈线接触，刚性好，基本无滑动，摩擦力小
通用参数
| 移动方向 | Z轴（水平升降） |
| 导轨类型 | 交叉滚子导轨 |
| 重复定位精度 | ±1.5μm |
| 单向定位精度 | 15μm以内 |
| 无效运动 | 4μm以内 |
| 平行度 | 50μm以内 |
| 传感器 | 原点+限位 |
| 电机特性 | 42步进电机 |
| 主体材质-表面处理 | 铝-黑色阳极氧化 |
不同型号参数

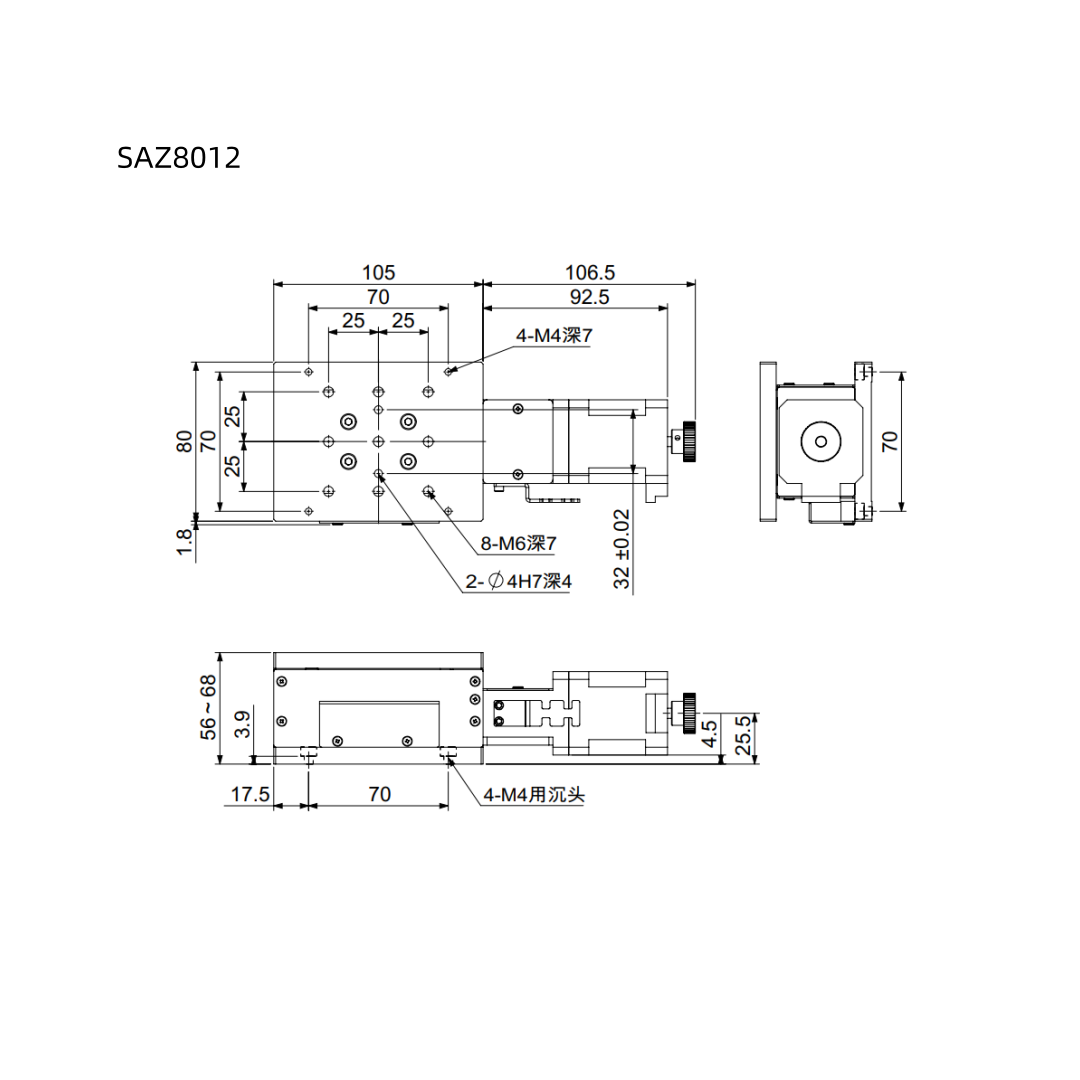

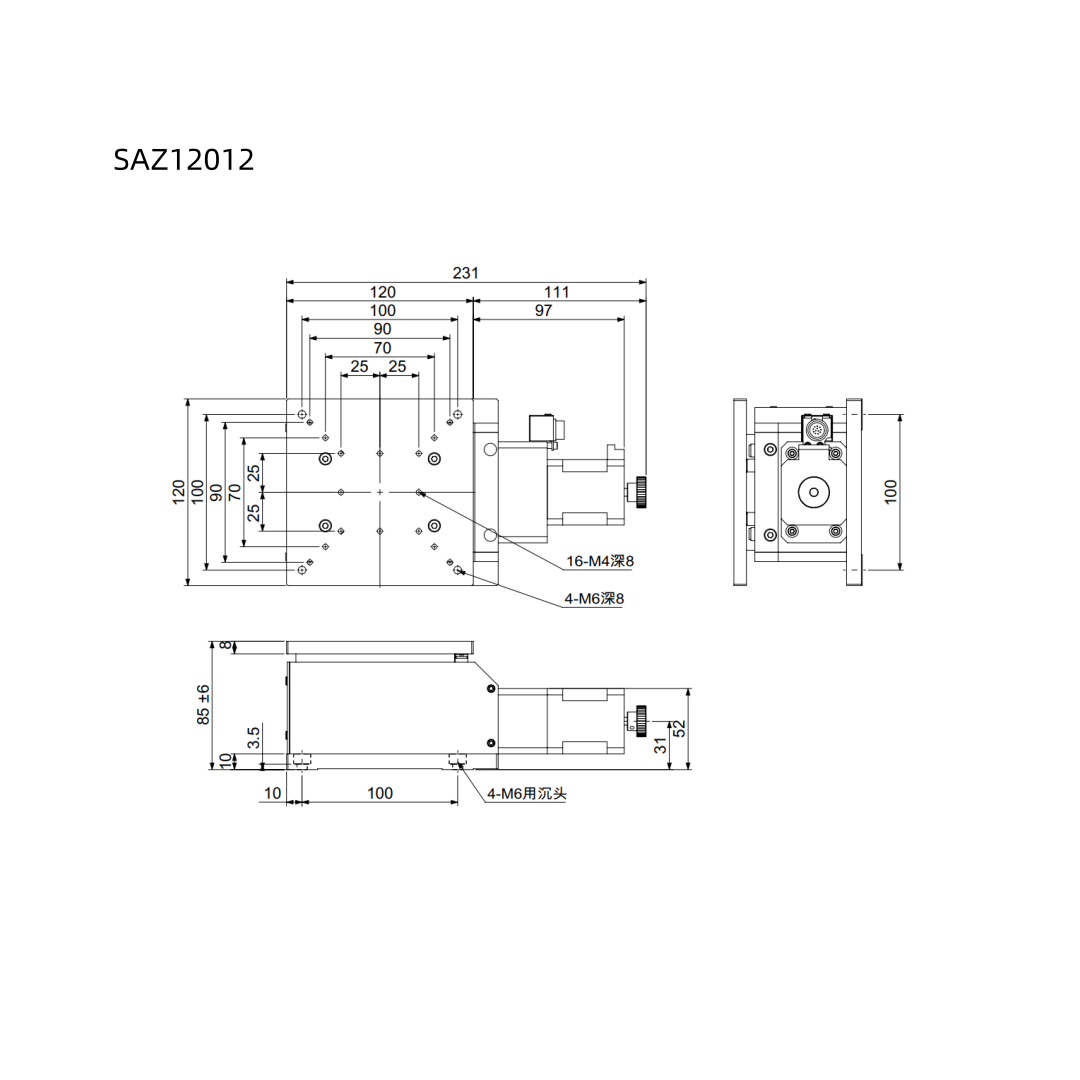

| 型号 | SAZ8012 | SAZ12012 |
| 台面尺寸 | 80×105mm | 120×120mm |
| 行程 | 12mm | 12mm |
| 负载 | 5kgf | 20kgf |
| 进给方式 | 2导程，滚珠丝杆 | 1导程，滚珠丝杆 |
| 最大速度 | 20mm/sec | 10mm/sec |
| 重量 | 1.7kg | 3.1kg |

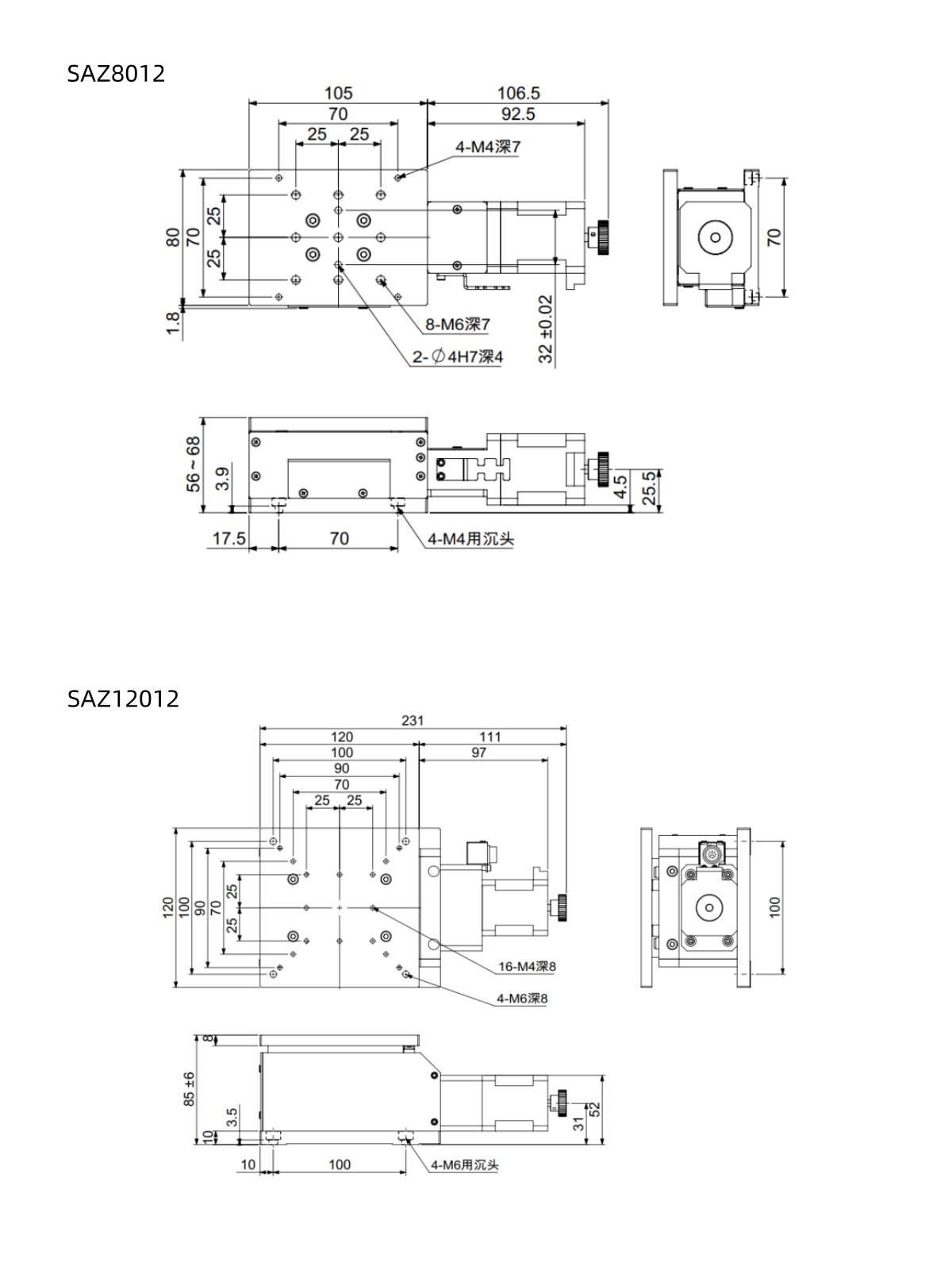

铝合金系列——Z轴（水平升降）
产品不含电缆，需另购，长度1.5—10M
接头类型：HRS-12P接头，自备线缆时，请使用12针插孔接头
传感器：NPN开路输出，只含限位传感器，传感器电压24V，8mA以下
需接地线，请免静电干扰
此电动台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施
