步进开环电动位移台-铝合金系列R
θ轴-旋转
主体材料使用铝合金材质，重量轻
采用高精度滚珠丝杠结构，运动流畅，可针对微小角度的重复定位
微小角度旋转滑台成对设计，可单独使用，也可叠加
主体材料使用铝合金材质，重量轻
采用高精度滚珠丝杠结构，运动流畅，可针对微小角度的重复定位
微小角度旋转滑台成对设计，可单独使用，也可叠加
产品说明
θ轴-旋转
主体材料使用铝合金材质，重量轻
采用高精度滚珠丝杠结构，运动流畅，可针对微小角度的重复定位
微小角度旋转滑台成对设计，可单独使用，也可叠加
规格参数

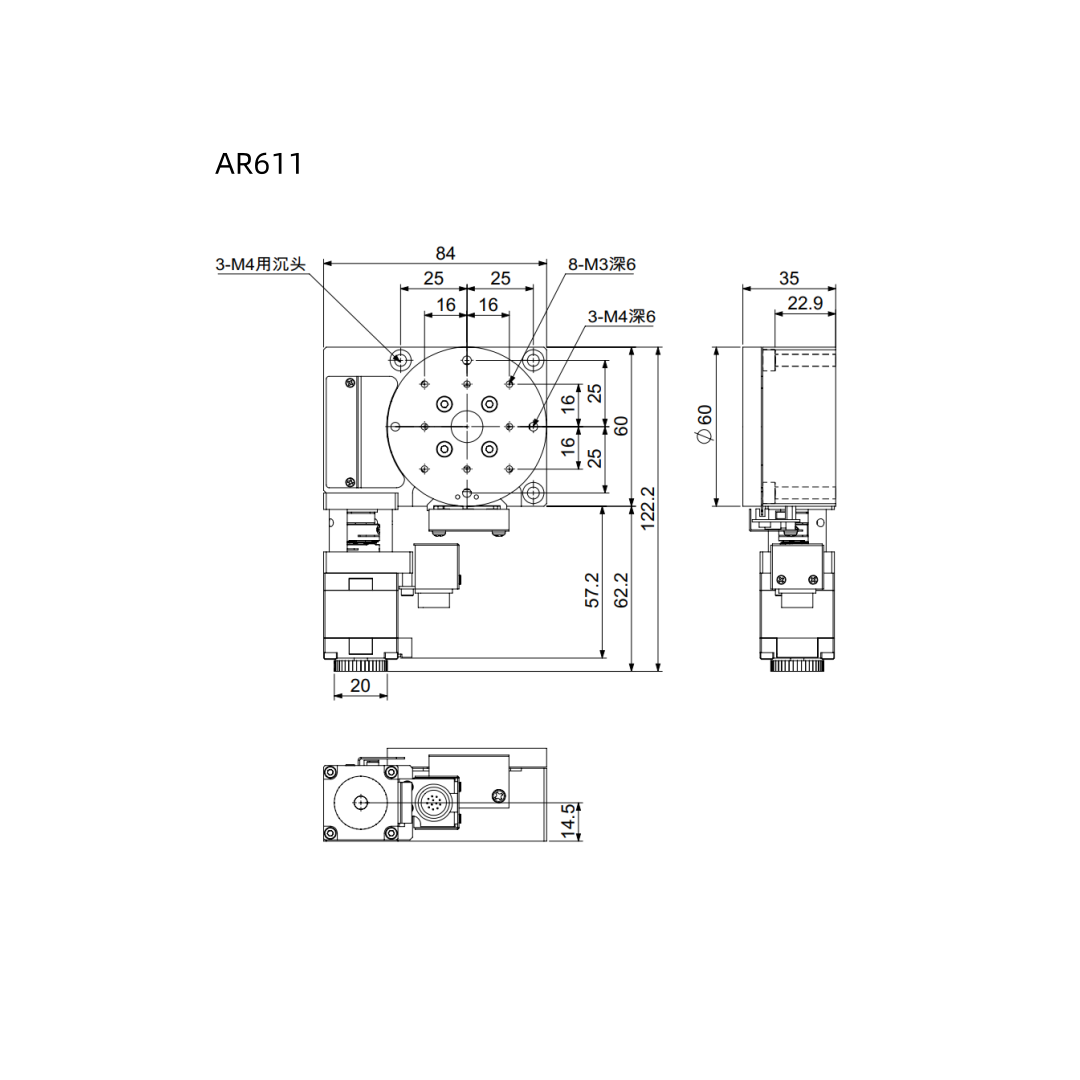

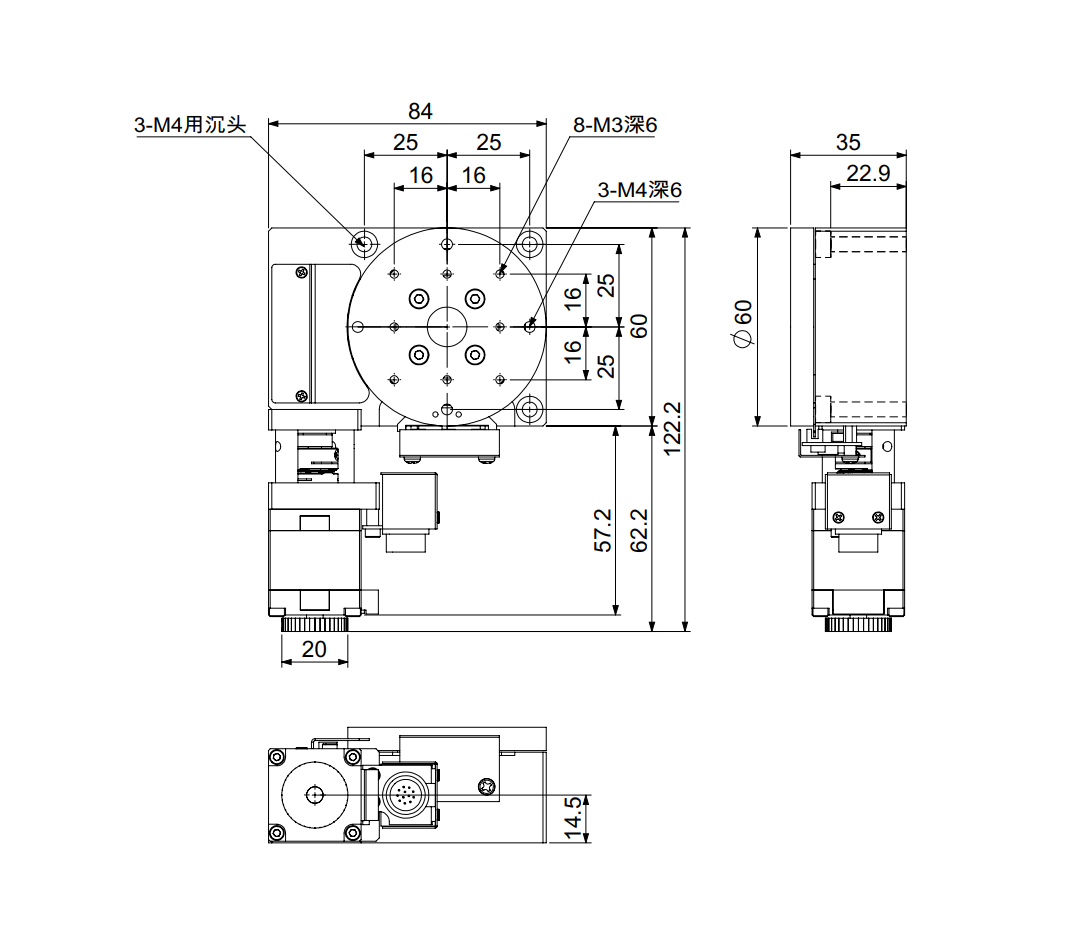

| 型号 | AR611 |
| 移动方向 | θ轴（旋转） |
| 台面尺寸 | Ø60mm |
| 行程 | 11° |
| 负载 | 6kgf |
| 进给方式 | 1导程，滚珠丝杆 |
| 导轨类型 | 角接触轴承 |
| 最大速度 | 21°/sec |
| 重复定位精度 | 0.005° |
| 单向定位精度 | — |
| 无效运动 | 0.005° |
| 平行度 | 30μm以内 |
| 直线度 | — |
| 传感器 | 原点+限位 |
| 电机特性 | 28步进电机 |
| 主体材质-表面处理 | 铝-黑色阳极氧化 |
| 重量 | 0.66kg |
产品不含电缆，需另购，长度1.5—10M
接头类型：HRS-12P接头，自备线缆时，请使用12针插孔接头
传感器：NPN开路输出，只含限位传感器，传感器电压24V，8mA以下
需接地线，请免静电干扰
此电动台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施
