步进开环电动位移台-铝合金系列TR
θ轴-旋转
主体材料使用铝合金材质，重量轻
采用蜗轮蜗杆结构，运动流畅，可任意正反向旋转且空回极小
可增加限位功能，加装旋转编码器
主体材料使用铝合金材质，重量轻
采用蜗轮蜗杆结构，运动流畅，可任意正反向旋转且空回极小
可增加限位功能，加装旋转编码器
产品说明
θ轴-旋转
主体材料使用铝合金材质，重量轻
采用蜗轮蜗杆结构，运动流畅，可任意正反向旋转且空回极小
可增加限位功能，加装旋转编码器
规格参数

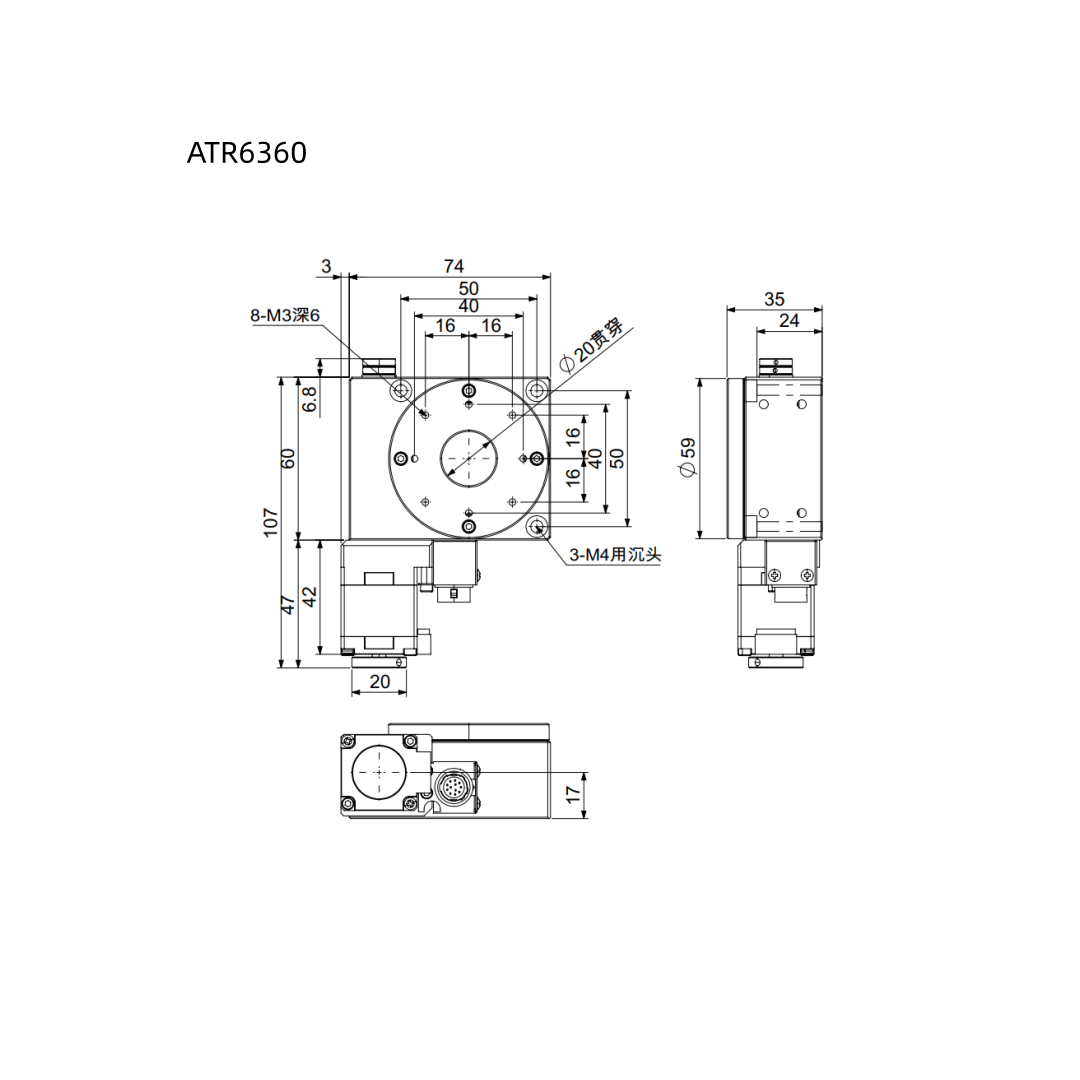

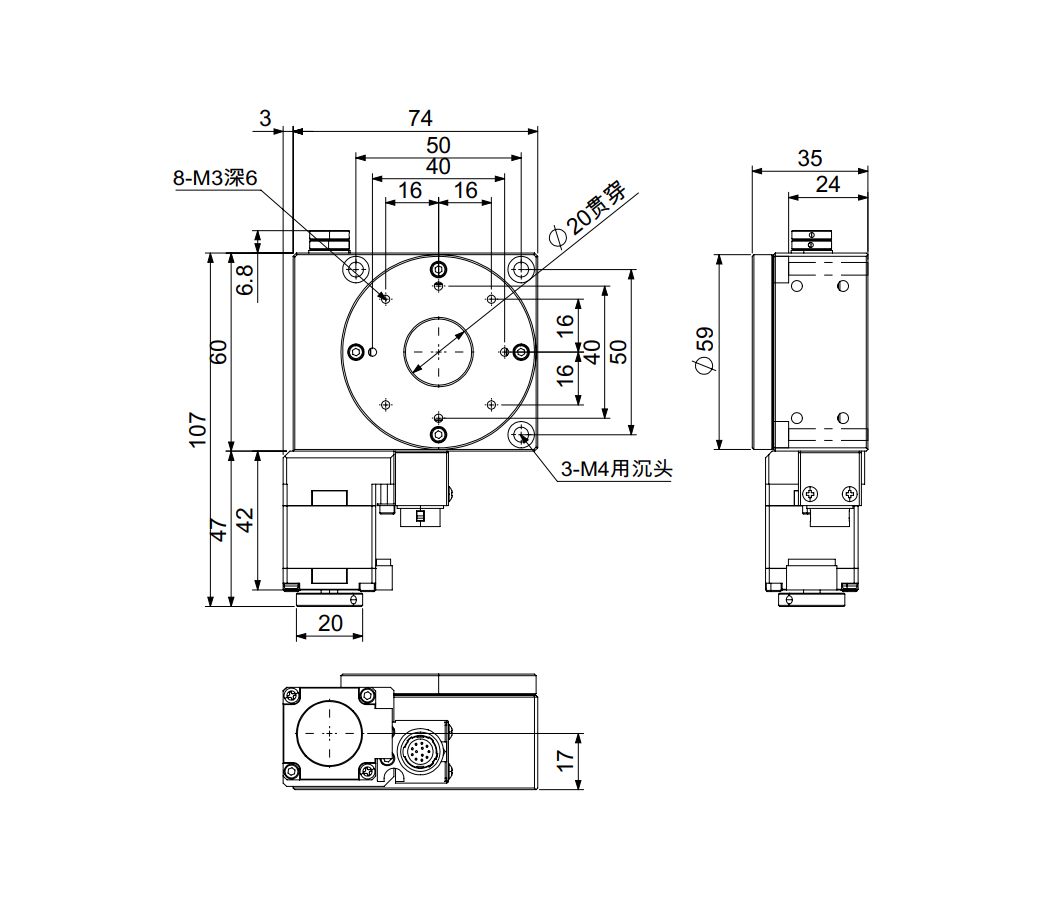

| 型号 | ATR6360 |
| 移动方向 | θ轴（旋转） |
| 台面尺寸 | Ø60mm |
| 行程 | 360° |
| 负载 | 3kgf |
| 进给方式 | 1/180°蜗轮蜗杆 |
| 导轨类型 | 角接触轴承 |
| 最大速度 | 20°/sec |
| 重复定位精度 | ±0.01° |
| 无效运动 | 0.1°以内 |
| 同心度 | 30μm |
| 平行度 | 30μm以内 |
| 端面跳动 | 30μm |
| 传感器 | 原点 |
| 电机特性 | 28步进电机 |
| 主体材质-表面处理 | 铝-黑色阳极氧化 |
| 重量 | 0.66kg |
产品不含电缆，需另购，长度1.5—10M
接头类型：HRS-12P接头，自备线缆时，请使用12针插孔接头
传感器：NPN开路输出，只含限位传感器，传感器电压24V，8mA以下
需接地线，请免静电干扰
此电动台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施
